CAD制图初学入门:联轴器
动态2026-07-17
一、本次案例绘制机械工程中——联轴器…——立体图，联轴器的动态效果图如下所示：
联轴器动态效果图二、联轴器绘制步骤：

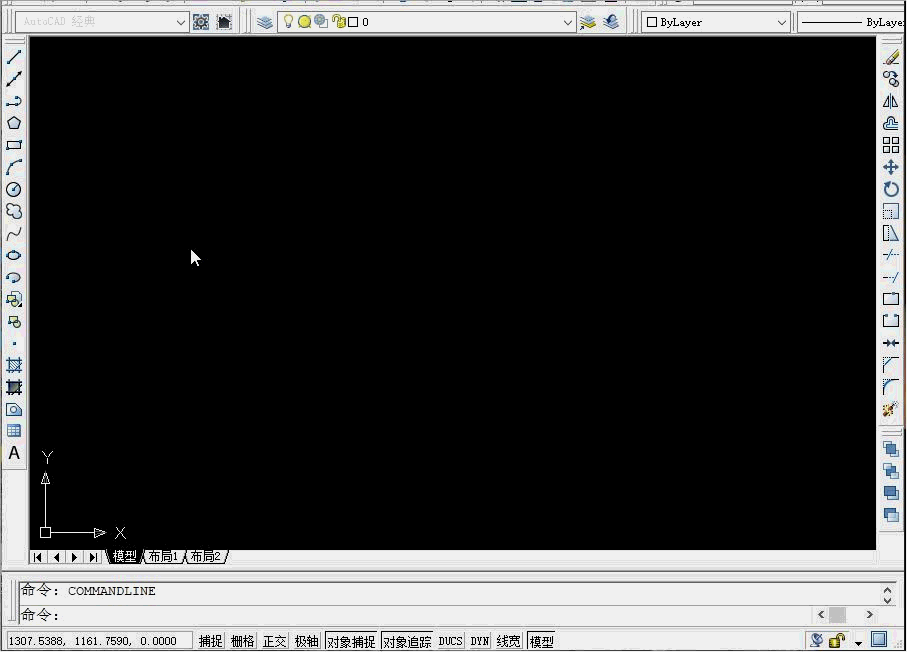

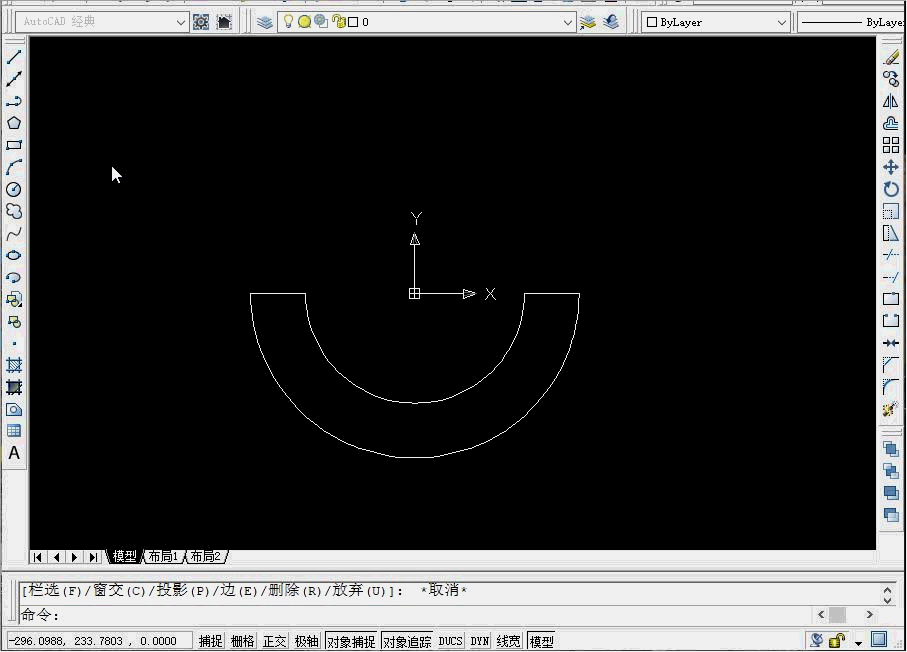

1、打开CAD，新建图形文件。选择直线命令，以点坐标（-150，0）为起点，相对坐标为（@300，0）为终点。选择圆命令，以坐标原点为圆心，绘制半径为100和150的同心圆。选择修剪命令，将图形修改成如图所示。具体动态形成效果图如下所示：
同心圆动态形成效果图2、选择绘图矩形命令，以点坐标（-150，60）和（-100，0）为角点，绘制矩形。重复选择矩形命令，以点坐标（150，60）和（100，0）为角点，绘制矩形。选择新建UCS原点命令，设置新坐标原点（0，-100，0）为坐标原点。重复选择矩形命令，以点坐标（-25，0）和（25，-160）为角点，绘制一个矩形。矩形动态形成效果图如下所示：

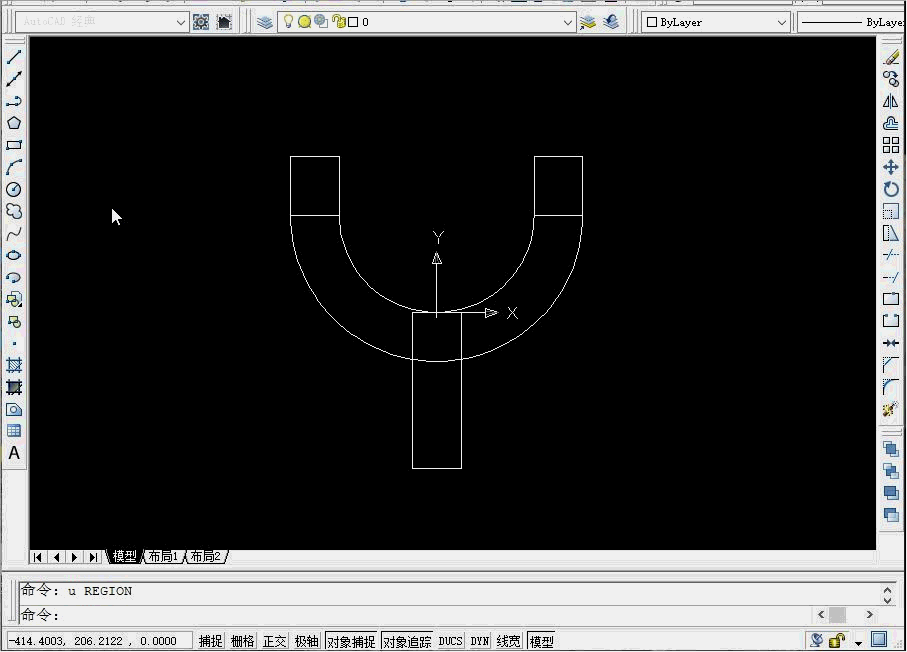

矩形动态形成效果图3、选择面域命令将修剪后的图形面域处理。动态形成效果图如下所示：

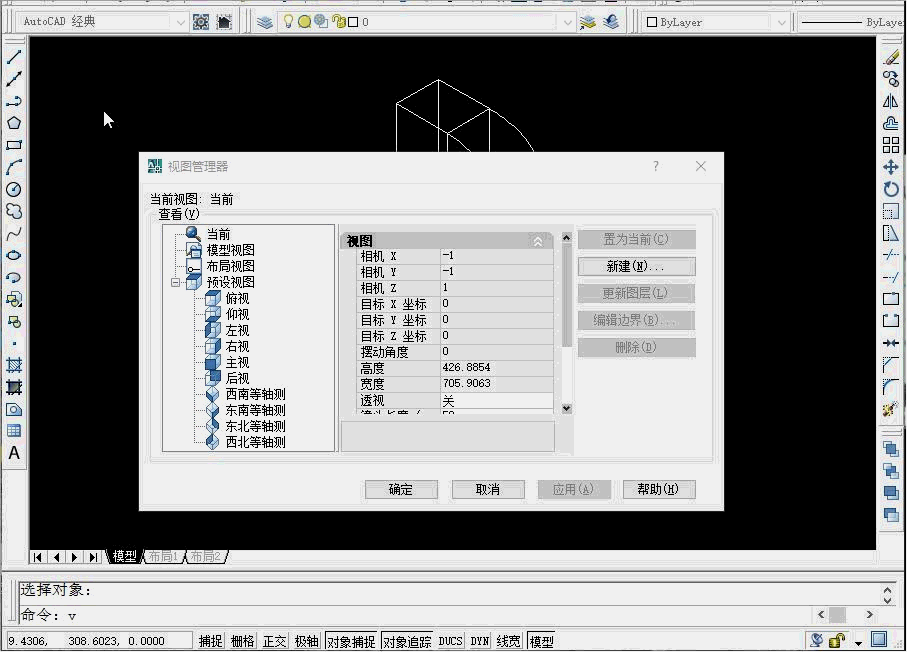

面域形成4、选择三维视图中的西南等轴测命令；选择建模命令中的拉伸命令，将所有图形拉伸80。拉伸形成动态效果图如下所示：

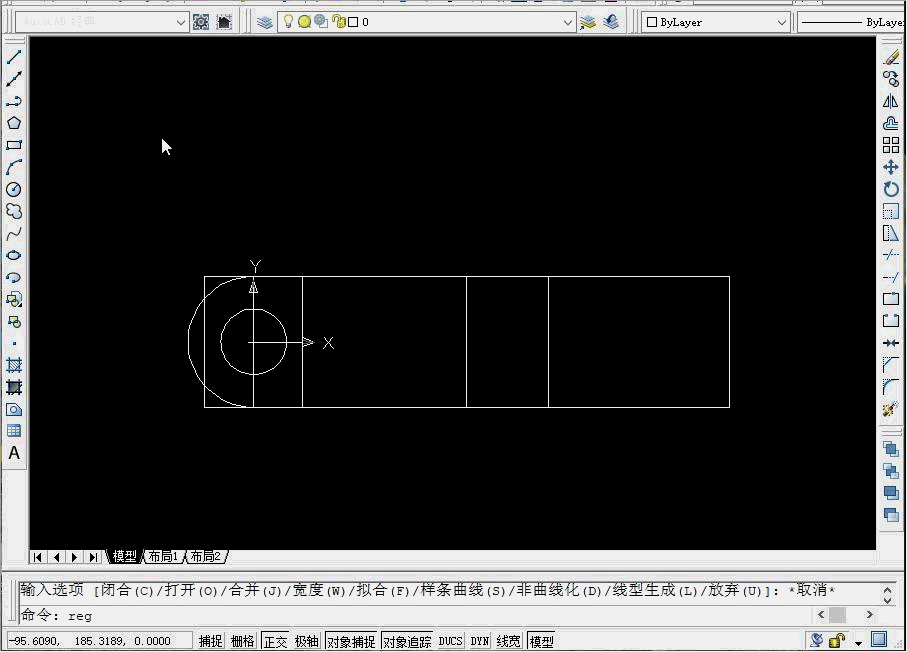

拉伸动态形成效果图5、选择三维视图中的左视图，将当前视图设置为左视图。选择工具新建UCS命令中的原点，将坐标系原点设为（-30，40），选择圆命令，以坐标原点（0，0）为圆心，绘制半径为20和40的同心圆。选择直线命令，绘制一条与Y轴重合的直线。选择修剪命令，将绘制图形修剪到如图形状。选择合并多线段命令PE，将修剪后的图形合并多线段，并对合并后的多线段进行面域处理。动态形成效果图如下所示：

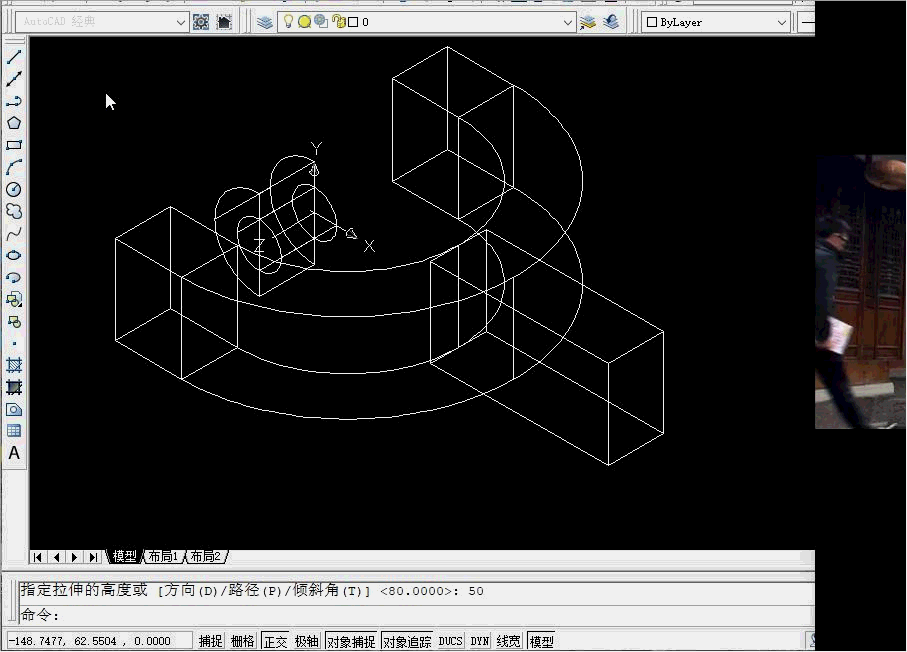

修剪面域动态形成效果图6、选择三维视图中的西南等轴测命令，选择拉伸命令，将面域和圆拉伸50的单位。拉伸动态形成效果图如下所示：

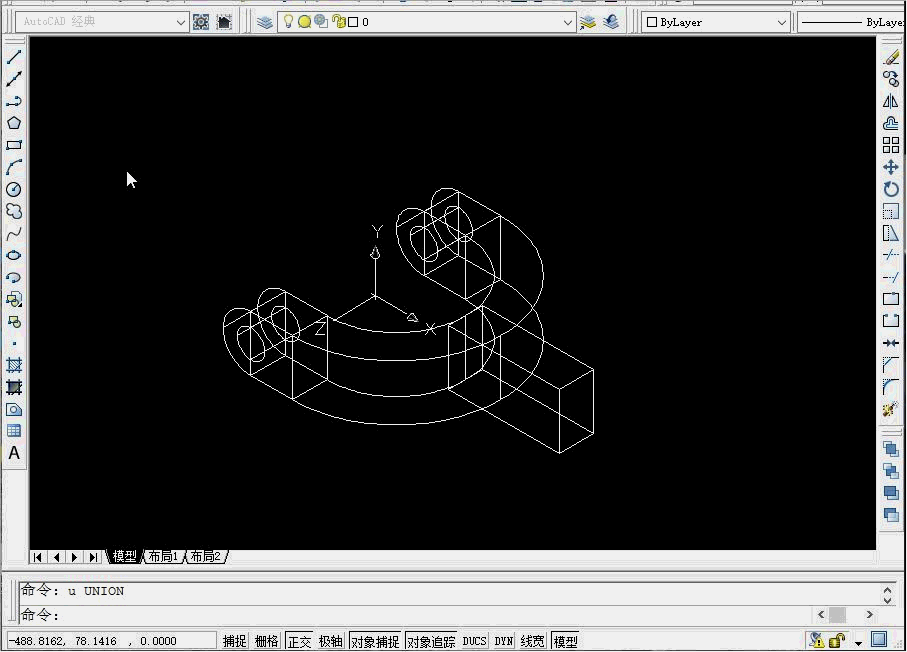

拉伸动态形成效果图7、选择移动命令，将拉伸后的对象移动到相应位置。选择复制命令，将拉伸后的对象复制一份。移动复制动态行层效果图如下所示：

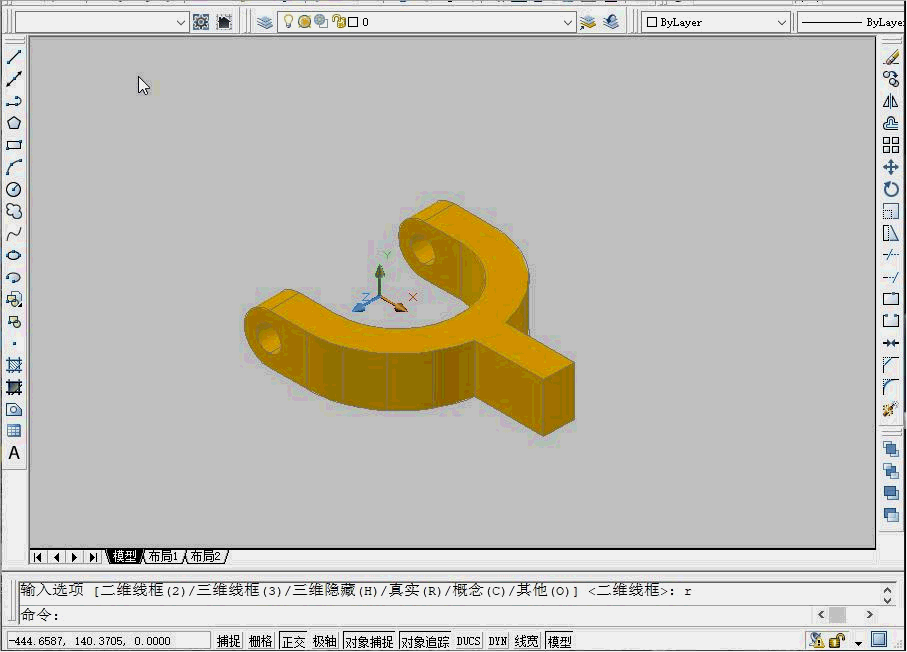

移动复制动态形成效果图8、选择特性面板，将图形设为40号色，选择视图样式中的真实命令。执行视图样式的动态形成效果图如下所示：
视图样式动态形成效果图9、联轴器动态形成效果图
联轴器
