W1204FS-1-C3T5 产品参数介绍 滚珠丝杠型号查询尺寸表_轴承

作为NSK一级代理经销商，我司与NSK建立了紧密的合作关系，确保提供高质量、正品的NSK产品给客户。我们的团队经过NSK的培训和认证，具备丰富的技术知识和专业经验，能够为客户提供准确的产品选择和技术支持。

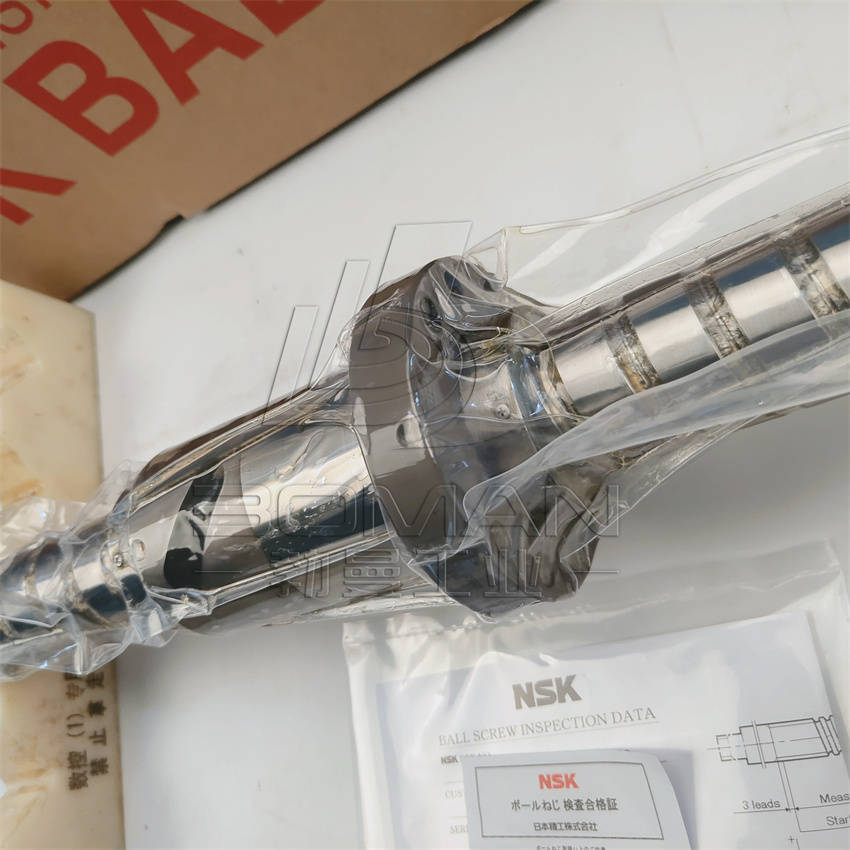

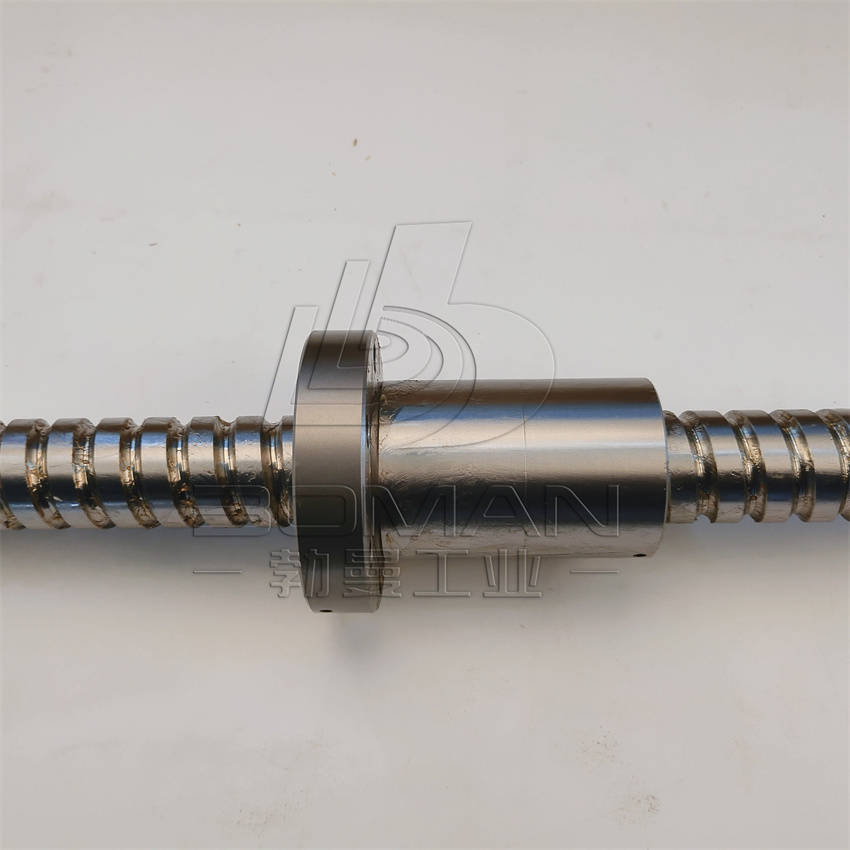

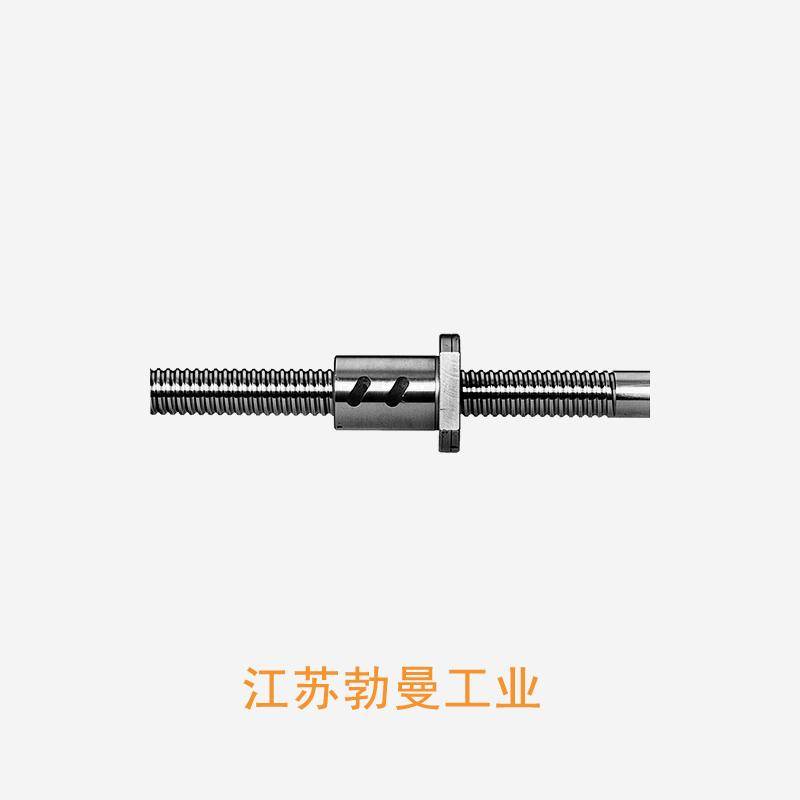

滚珠丝杠W1204FS-1-C3T5 实物图：

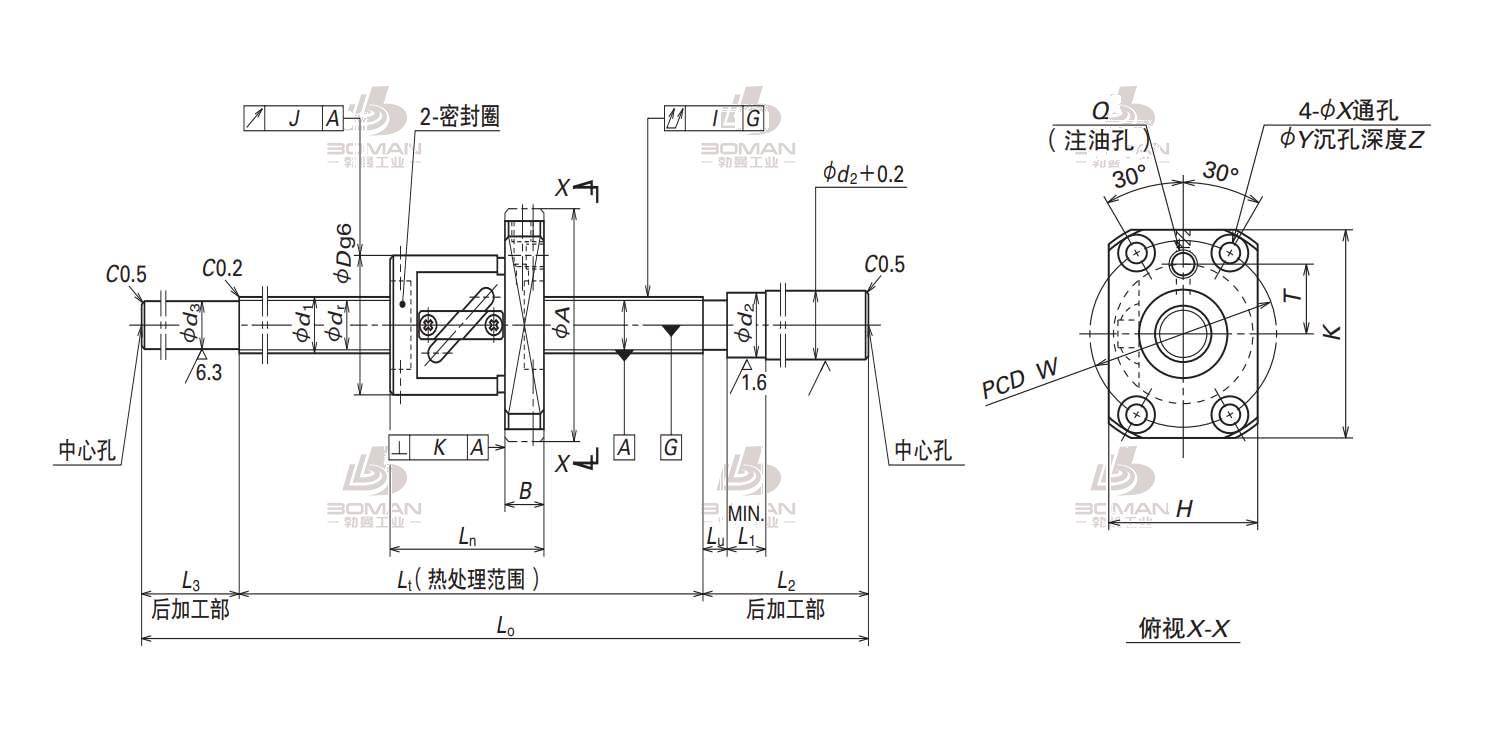

NSK滚珠丝杠 W1204FS-1-C3T5 尺寸图：

NSK滚珠丝杠W1204FS-1-C3T5 参数：

• 丝杠轴外径& : 12
• 导程& : 5
• 丝杠轴底径& : 9.8
• 滚珠节圆直径& : 12.3
• 钢球直径& : 2.381
• 精度等级& : C3
• 螺母直径& : 30
• 法兰直径& : 50
• 螺母长度& : 40
• 螺母安装PCD& : 40
• 额定动负载Ca：N& : 3760
• 额定静负载C0a：N& : 6310
• 有效圈数& : 2.5×1
• 轴向间隙& : 0.005
• 最大行程& : 410
• 丝杠全长& : 555
• 导程精度代表运行距离误差ep& : 0.015
• 导程精度变动vu& : 0.01
• 轴心跳动& : 0.065
• 单位重量kg& : 0.67

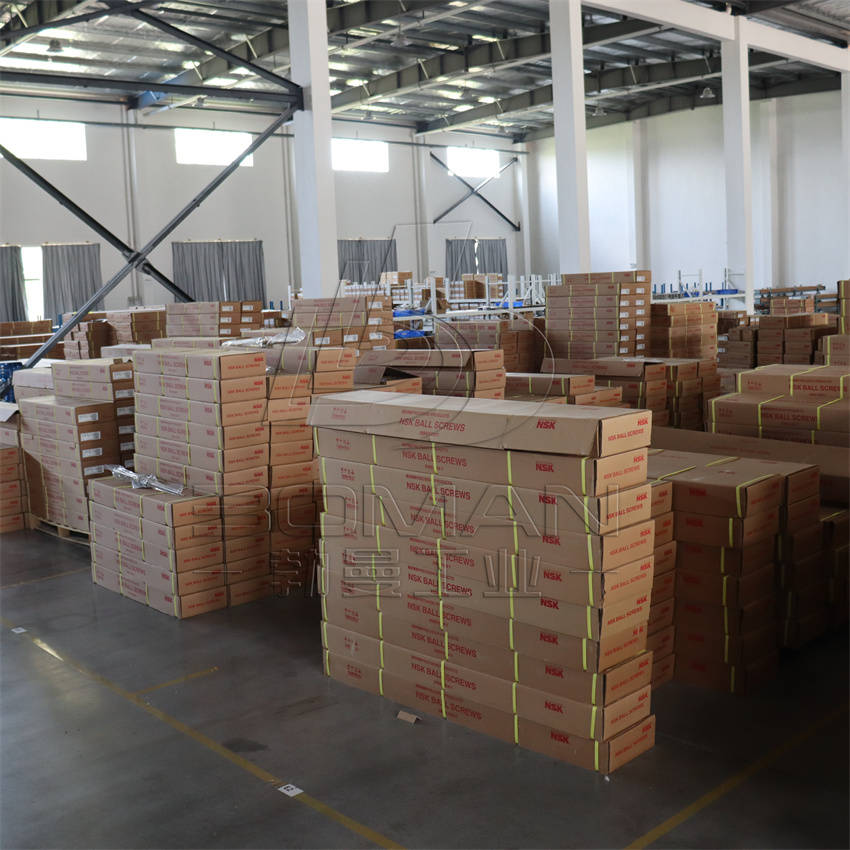

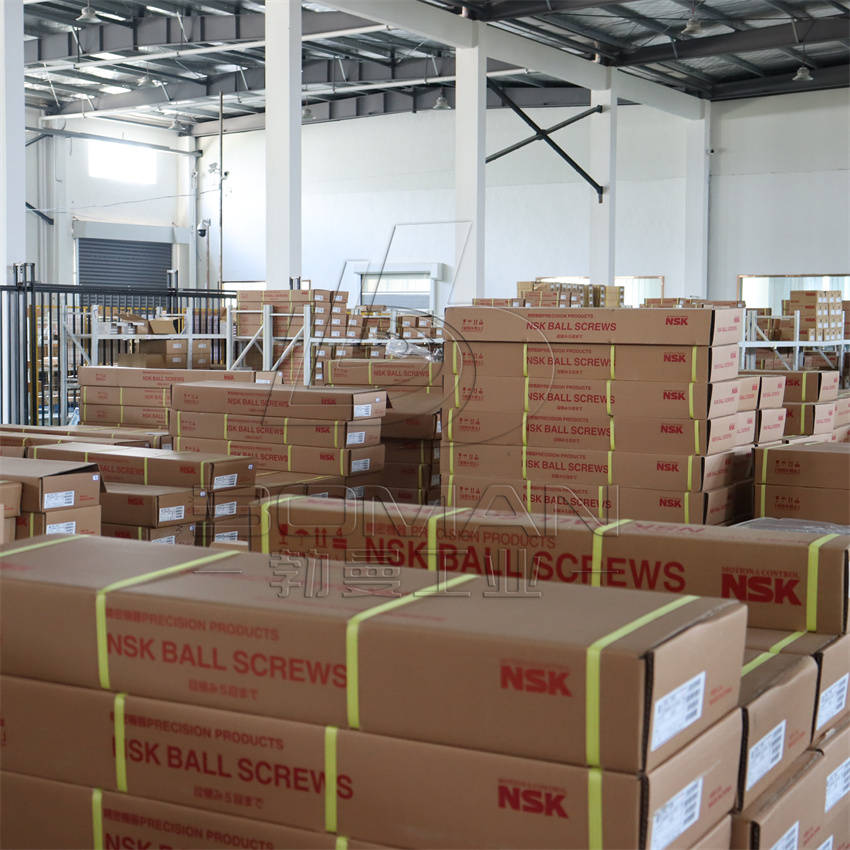

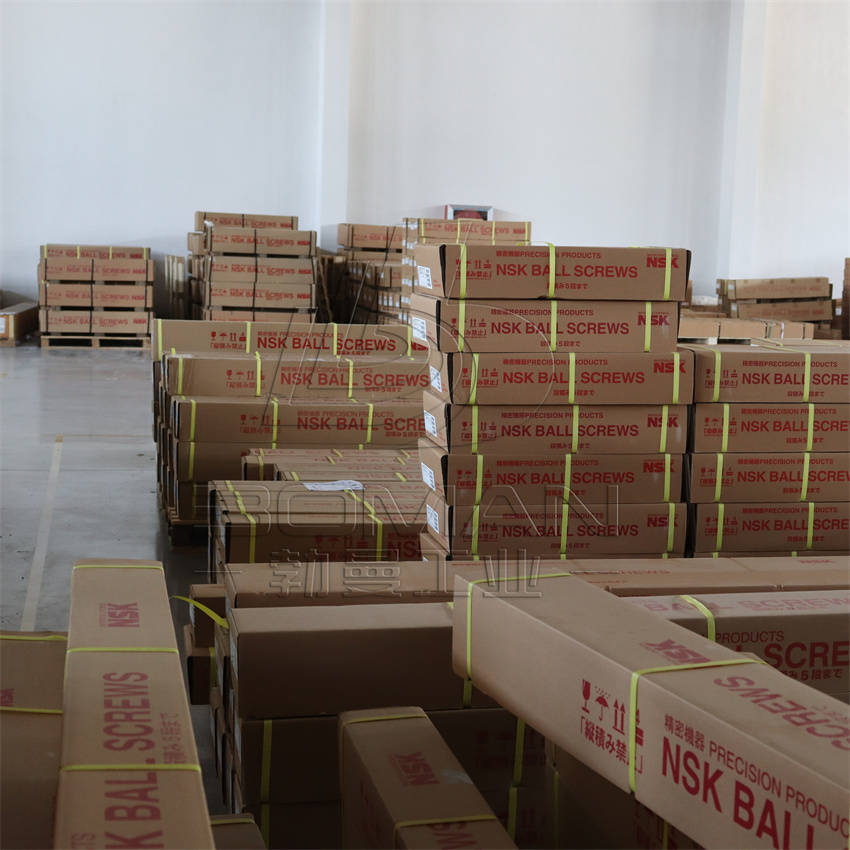

我司有这近7000平的NSK产品的仓储，能满足您的急需要求。我司同事还做产品加工维修服务，期待您的咨询，我们竭诚为您服务。
